DAEMMTOR
Projektträger:
EuroNorm GmbH
Projektbearbeitung:
SMK Ingenieure & Co.KG
Projektlaufzeit:
01.09.2012 - 31.08.2015
Im Projekt wurde die Entwicklung einer konstruktiven, technologisch umsetzbaren Lösung für die Verbesserung der Wärmedämmung von Industrietoren am Beispiel eines Sektionaltores erarbeitet und nachgewiesen.

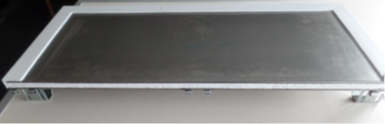

Dafür wurden zwei Varianten hochdämmender bauschlanker Torlamellen entwickelt und beprobt. Die Variante A besteht aus einer selbsttragenden Hüllkonstruktion mit innenliegendem Vakuumisolationspaneel (VIP). Variante B ist ein Sandwichverbund bestehend aus dem Vakuumisolationspaneel als Sandwichkern mit beidseitig auf dem VIP aufgeklebten Deckblechen.
Zur Einhaltung der mit dem Projekt vorgegebenen Wärmedämmung für das Gesamttor von
0,45 W/m²K waren die Entwicklung einer hochdämmenden Seitenzarge, das Zusammenspiel von Torlamellen mit den Seitenzargen und die Gestaltung der Dichtungen Projektbestandteil.
Es wurden wärmetechnisch optimierte konstruktive Lösungen für Zarge und Dichtungen erarbeitet. Zur Herstellung der Torlamelle für die o. g. Varianten wurden spezielle Klebetechnologien entwickelt.

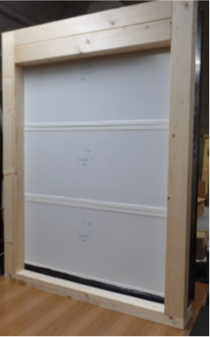

Die im Projektverlauf entwickelten Grundsatztechnologien wurden im Zuge des Baus der Demonstratoren geprüft und hinsichtlich ihrer Weiterentwicklung evaluiert.
Die Ergebnisse experimenteller Untersuchungen zu den Wärmedämmwerten der Tordemonstratoren, der wärmetechnischen Simulationen der Konstruktionsvarianten der Torlamellen bezogen auf reale Torabmessungen sowie der Gebrauchstauglichkeitstests zu Luftdurchlässigkeit, Wasserdichtheit und Windwiderstand ergaben, dass die Anforderungen an die Wärmedämmung des Gesamttores für alle Demonstrator-Varianten erfüllt und teilweise übererfüllt wurden.
Die angestrebten Parameter laut Projektzielstellung wurden mittels Demonstratorversuchen nachgewiesen:
- Widerstand gegen Windlast nach EN 12424 Klasse 3 700 Pa
- Wasserdichtheit nach EN 12425 Klasse 3 70 Pa
- Luftdurchlässigkeit bei 50 Pa nach EN 12426 Klasse 2 12 m³/m²h
- Schalldämmung nach EN 717-1 25 dB
- Wärmedämmung nach EN 13241-1 Anhang B u. EN 12428 für Tor 0,45 W/m²K
- Wärmedämmung nach EN 13241-1 Anhang B u. EN 12428 für Lamelle 0,30 W/m²K
- Tor, Bautiefe 25 mm
- Torgröße, Breite 6.000 mm
- Torgröße, Höhe 5.000 mm
- Lamellenhöhe, Sektionshöhe 500 mm
Die Realisierbarkeit der mit dem Projekt entwickelten innovativen Lösung zur Herstellung von hochgedämmten Industrietoren ist somit gegeben.
Der Technologietransfer der erreichten Ergebnisse ist mit einem Wirtschaftsunternehmen erfolgt. Mit den entwickelten hochdämmenden Sektionaltorlamellen erweitert das Unternehmen sein Portfolio und festigt somit seine wirtschaftliche Wettbewerbsfähigkeit.
