Parkhaus

Projektpartner:

SMK Stahl- und Metallbau Kaufmann GmbH & Co.KG

Fraunhofer Institut für Werkzeugmaschinen und

Umformtechnik

Laufzeit:

01.11.2002 bis 30.04.2005

Gegenstand des Projektes war die Entwicklung mobiler Bauwerkslösungen für Bauwerke, welche Bedarf an leichter Demontierbarkeit und wiederholter Montagefähigkeit nach planmäßig begrenzter Nutzung aufweisen und Anwendung im Bau von Brücken, im Industrieanlagenbau, bei der Errichtung von Parkhäusern für den innerstädtischen ruhenden Verkehr oder auch für den Wohnungsbau in Krisengebieten finden können.

Die Forderung nach leichten, tragfähigen sowie montage- und demontagefähigen Plattenkörper wurde durch die Entwicklung serientauglicher Fertigungstechnologien zur Herstellung von Komponenten für temoräre Bauwerke in Form von

- Sandwich-Platten mit geschäumten Aluminium-Kern als Boden- bzw. Deckenelemente

- umgeformten, kassettenförmigen Blechteilen bei gleichzeitiger Minimierung von Fügeprozesse für die Verkleidung

der Fassade

- leicht demontierbare Tragwerkskomponente

Unter Berücksichtigung der konstruktiven Anforderungen an Skelett (Abtragung aller Lasten in den Baugrund), Deckenplatten (Schalldämmung, Wärmedämmung, Schwingung), Hüllelemente (Außenwände, Dach als Leichtbauelemente) wurde das Skelettsystem für ein temporäres Parkhaus entwickelt.

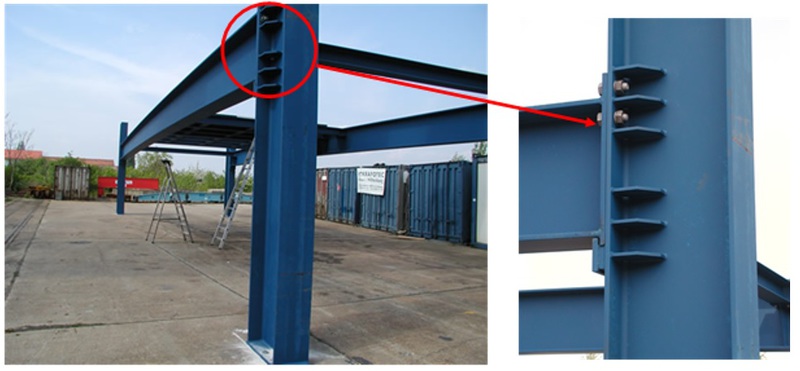

Tragwerk Parkhaus

Statische Auslegung für das offene Parkhaus

Dimensionierung:

- Parketagen

- 24 PKW je Etage

- 216 Stellplätze

Breite: ca. 16m

Länge: ca. 30m

Höhe: ca. 23,5m

Das Gesamtgewicht des Skeletttragwerkes beträgt 384,33 t.

Etwicklung Tragkörper als Deckplatte

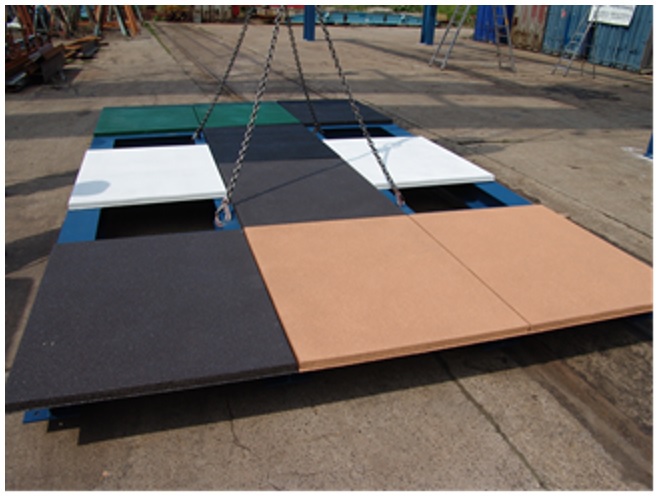

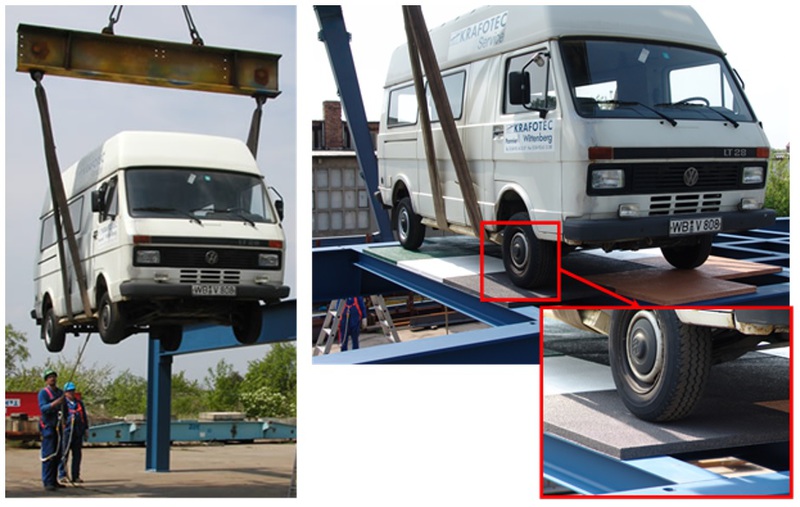

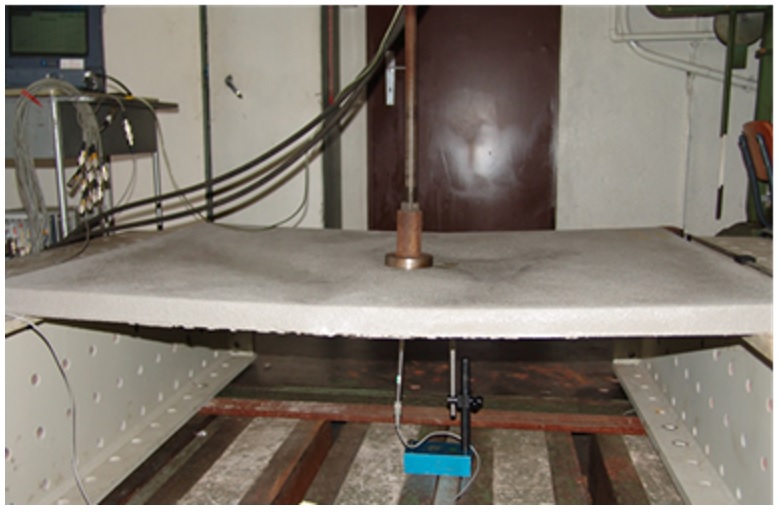

Für die Funktion als Deckplatte wurden Sandwichplatten, bestehend aus Stahl-Deckblechen und einem Kern aus Aluminiumschaum entwickelt. Die Sandwichplatten haben eine Länge von 1250mm und eine Breite von 1000mm. Zehn Sandwichelemente bilden eine Fahrzeug-Stellfläche von 5 x 2,5m². Die Stahloberfläche der Deckenplatten erhält eine Beschichtung.

Kostenvergleich der angewendeten Varianten mit ca. 2,5mm Durchbiegung

SW-Dicke

Durchbiegung

Blechdicke

Masse Schaum

Masse Stahl

Kosten

10€/kg Schaum

0,5€/kg St 37 besch.

Kosten

10€/kg Schaum

2,1€/kg Edelstahl

[mm]

Kosten/SW [€]

41

2,55

1,5

28,5

29,44

361,02

346,82

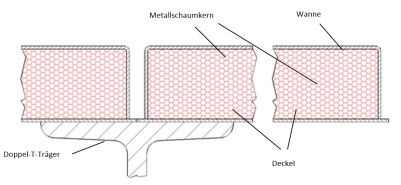

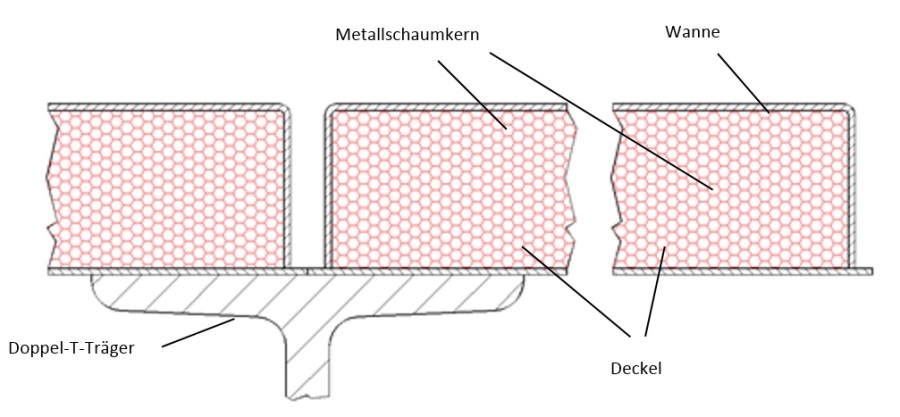

Einbauposition der Sandwichelemente

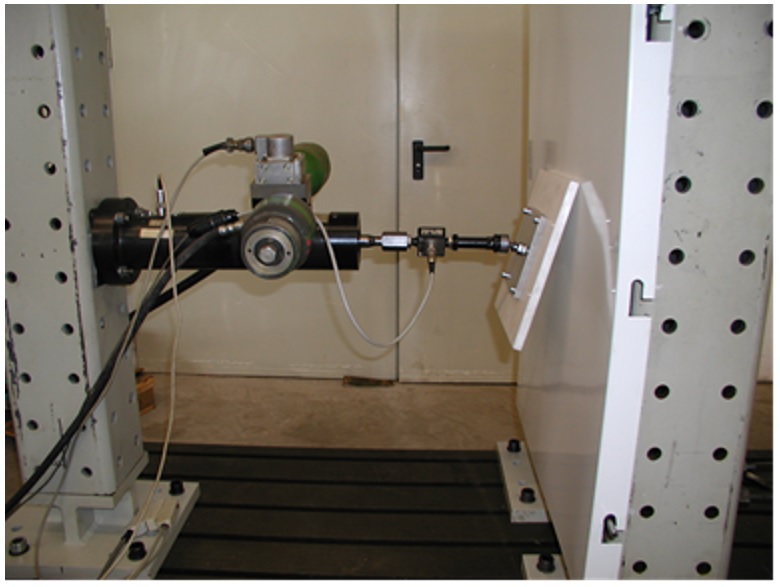

Entwicklung Raumbildende Hüllelemente

Der Verkleidung der Fassade dienen flächige Bauelemente verschiedener Abmessungen und Stückzahl. Es erfolgte die Entwicklung von Fertigungsvarianten auf Basis wirtschaftlicher Fertigungslösungen.

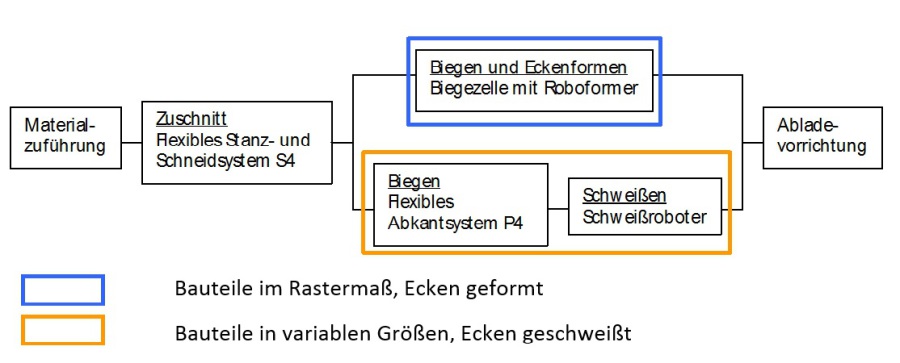

Varianten zur Herstellung von Hüllelementen

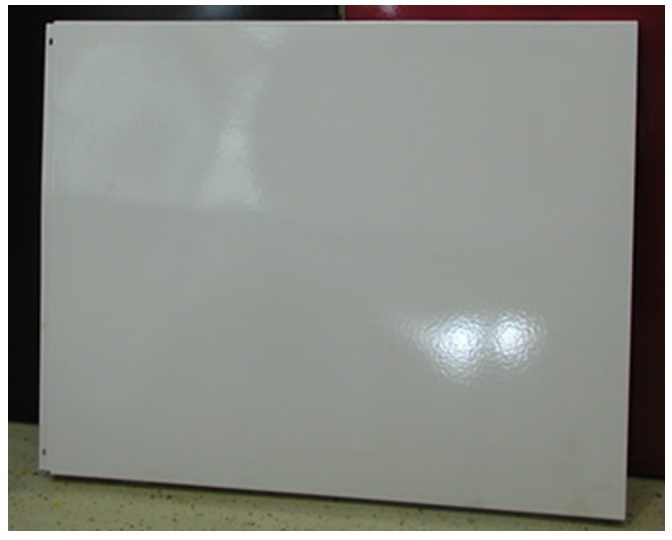

Beschichtungsvarianten der Hüllelemente

Pulverlack
Acrylharzlack
mineralischer Anstrich der Fa. Westox
Emaille
